Introduction SLAM (simultaneous localization and mapping)
La technologie SLAM (Simultaneous Localization and Mapping) est devenue un pilier essentiel dans les opérations minières modernes, notamment en milieu souterrain, où l’absence de signal GPS et les conditions géométriques complexes obligent à recourir à des systèmes autonomes pour cartographier et se localiser simultanément. Elle permet de créer des cartes 3D détaillées tout en localisant en temps réel la plateforme mobile, que ce soit un robot ou un scanner, sans nécessiter d’infrastructure extérieure. Cette technologie est particulièrement précieuse dans les mines souterraines, où les méthodes traditionnelles de topographie sont souvent lentes, laborieuses et risquées pour les opérateurs.
Dans l’industrie minière, la technologie SLAM s’impose comme une réponse clé aux enjeux de sécurité, d’efficacité et de précision. Elle remplace les relevés manuels, accélère la réalisation de cartographies récurrentes et réduit l’exposition des équipes aux zones à risque. En combinant des capteurs performants (tels que le LiDAR) à des algorithmes de pointe, elle produit des cartes fiables et détaillées en un temps record, constituant ainsi un véritable levier stratégique pour les exploitations minières.
Qu’est-ce que la technologie SLAM ? Définition et méthode
Cette technologie répond à un défi majeur : pour se déplacer avec précision, un système doit connaître sa position. Or, pour déterminer cette position, il a besoin d’une carte fiable… mais cette carte n’existe pas toujours au départ. Le SLAM résout ce paradoxe grâce à des algorithmes avancés capables d’estimer simultanément la position et la cartographie à partir des données collectées par différents capteurs. Ainsi, la technologie permet de se localiser dans un environnement tout en construisant, en temps réel, la carte de cet environnement.
Parmi ces capteurs, on retrouve notamment :
- Le LiDAR (Light Detection and Ranging), qui génère des nuages de points 3D à partir d’impulsions laser.
- Les caméras (vision optique ou stéréo), qui analysent les textures et repères visuels.
- Les unités de mesure inertielle (IMU), qui détectent les mouvements et l’orientation.
En fusionnant ces données, le SLAM produit une représentation numérique précise de l’environnement, tout en suivant la position du système qui la génère. Cette approche est largement utilisée dans les domaines où le GPS est imprécis ou inexistant, comme la robotique autonome, la réalité augmentée ou encore la cartographie souterraine dans les mines.
En résumé, le SLAM est une technologie clé pour permettre à une machine de « comprendre » et de s’orienter intelligemment dans un espace inconnu, ouvrant la voie à des applications de plus en plus autonomes et efficaces.
L’évolution du SLAM au cours des dernières années
Depuis son apparition dans les années 1980 au sein de la recherche en robotique mobile, la technologie SLAM a connu une progression fulgurante. Initialement limitée aux laboratoires universitaires et aux robots expérimentaux, elle reposait sur des algorithmes gourmands en calcul et sur des capteurs coûteux, ce qui freinait son adoption à grande échelle.
Au début des années 2000, l’amélioration des filtres de Kalman étendus (EKF) et l’arrivée des approches Graph-SLAM ont permis d’obtenir des cartes plus précises et de réduire l’accumulation d’erreurs lors des relevés. Ces avancées, combinées à une augmentation de la puissance de calcul des processeurs embarqués, ont ouvert la voie à des applications plus pratiques, notamment en robotique de service et en cartographie mobile.
Les dix dernières années ont marqué un tournant :
- La miniaturisation et la baisse du coût des capteurs LiDAR et IMU ont rendu possible le développement de solutions SLAM légères et portatives ;
- L’intégration de caméras haute résolution et de technologies de vision stéréo a élargi les scénarios d’utilisation, notamment en milieux où le LiDAR seul serait limité ;
- Les avancées en intelligence artificielle ont permis d’améliorer la robustesse du SLAM face aux environnements complexes, répétitifs ou mal éclairés.
Plus récemment, l’émergence du SLAM en temps réel sur des plateformes autonomes (drones, robots de service, véhicules industriels) a transformé des secteurs entiers comme la logistique, la construction, ou encore l’exploitation minière. Dans les mines, cette évolution se traduit par des relevés plus rapides, une meilleure précision et une sécurité accrue grâce à la possibilité de cartographier des zones dangereuses sans intervention humaine directe.
En résumé, le SLAM est passé en quelques décennies d’un concept expérimental réservé aux chercheurs à une technologie mature, accessible et indispensable dans de nombreux secteurs industriels, avec une adoption qui ne cesse de croître au rythme des innovations matérielles et logicielles.
Quels sont les avantages du SLAM par rapport aux méthodes traditionnelles de relevé ?
Les méthodes traditionnelles de relevé, comme la topographie manuelle ou l’utilisation de stations totales fixes, demandent souvent beaucoup de temps, mobilisent du personnel sur le terrain et nécessitent parfois d’interrompre les opérations pour réaliser les mesures. Dans un environnement exigeant comme celui des mines, ces contraintes peuvent rapidement devenir coûteuses et risquées.
La technologie SLAM (Simultaneous Localization and Mapping) apporte une réponse moderne et efficace à ces limitations :
- Rapidité d’acquisition des données
Les systèmes SLAM, qu’ils soient portés à la main, montés sur un véhicule ou intégrés à un drone, peuvent capturer des millions de points par seconde et couvrir de vastes zones en quelques minutes seulement. Cela permet de réaliser des relevés fréquents sans perturber l’activité minière. - Sécurité renforcée
En évitant d’exposer les opérateurs à des zones instables ou difficiles d’accès, le SLAM réduit considérablement les risques pour le personnel. Les inspections peuvent être effectuées à distance, via des plateformes autonomes ou téléopérées. - Précision adaptée aux besoins industriels
Grâce à la fusion de capteurs (LiDAR, caméras, IMU), le SLAM produit des cartes 3D détaillées avec une précision souvent suffisante pour la planification, le suivi géotechnique ou le calcul de volumes. - Flexibilité et adaptabilité
Contrairement aux relevés statiques, le SLAM peut être déployé rapidement dans différents contextes : cartographie de galeries étroites, mesure de stocks, inspection de puits, ou relevé d’infrastructures souterraines complexes.
En résumé, le SLAM combine rapidité, sécurité, précision et flexibilité, ce qui en fait une alternative particulièrement avantageuse aux méthodes traditionnelles, surtout dans des environnements complexes.
Les applications dans le secteur minier
La technologie SLAM joue un rôle de plus en plus stratégique dans le secteur minier, en particulier dans les environnements souterrains où le GPS est inutilisable. Cela permet d’ouvrir la voie à des opérations plus rapides, plus sûres et plus efficaces.
Cartographie rapide des galeries et tunnels
Grâce aux systèmes SLAM, les équipes peuvent réaliser des relevés 3D complets des galeries, puits et intersections sans interrompre l’exploitation. Un scanner mobile ou un drone équipé de LiDAR peut couvrir de vastes sections en quelques minutes, produisant des modèles précis utilisables pour la planification, la maintenance et la sécurité.
Inspection sécurisée des zones à risque
Le SLAM permet d’envoyer un robot ou un drone dans des zones instables, comme des galeries fragilisées ou des puits difficiles d’accès, afin d’en réaliser l’inspection sans exposer le personnel. Les relevés sont instantanément disponibles et exploitables par les ingénieurs.
Calcul précis des volumes de stocks
En générant un nuage de points 3D de haute précision, le SLAM facilite le calcul du volume de stocks miniers (minerai, charbon, granulats) ou de matériaux stériles. Ces mesures rapides optimisent la gestion des inventaires et réduisent le recours aux méthodes manuelles chronophages.
Suivi géotechnique et détection de changements
Les relevés SLAM effectués à intervalles réguliers permettent de détecter des déformations ou mouvements dans les parois, contribuant à anticiper les risques d’effondrement. Cette surveillance continue renforce la sécurité globale du site.
Navigation autonome pour la robotique minière
Intégrée à des véhicules ou robots autonomes, la technologie SLAM leur permet de se déplacer dans des environnements complexes, d’éviter les obstacles et de mettre à jour leurs cartes en temps réel, améliorant ainsi l’automatisation des opérations souterraines.
Quel système SLAM choisir pour vos relevés miniers ?
Les produits GreenValley International
GreenValley International est un acteur reconnu dans le domaine de la cartographie 3D et des technologies LiDAR, proposant des solutions complètes pour la collecte, le traitement et l’analyse de données géospatiales. L’entreprise développe une gamme variée d’équipements, du scanner portable au système mobile monté sur véhicule ou drone, répondant aux besoins des secteurs les plus exigeants, dont l’industrie minière.
Leur expertise repose sur l’intégration de capteurs de haute précision et d’algorithmes avancés, notamment la technologie SLAM, afin de fournir des relevés rapides, fiables et exploitables.
LiAir H600 – Scanner LiDAR SLAM portable
Le LiAir H600 représente une avancée majeure dans la gamme des capteurs LiDAR SLAM, pensé pour offrir une capacité de collecte de données inégalée dans des environnements complexes comme les sites miniers. Son principal atout réside dans sa technologie à retours illimités, qui permet d’obtenir une densité de points extrêmement élevée. En conditions normales, le capteur enregistre jusqu’à 7 retours par impulsion (contre 5 pour les générations précédentes), mais il peut théoriquement fournir un nombre quasi infini de retours lorsque nécessaire.
Cette performance se traduit par une meilleure pénétration du couvert végétal et des structures, permettant de capturer avec précision la topographie du sol, même en présence d’une canopée dense ou d’éléments masquant le terrain. Pour les exploitations minières à ciel ouvert, cela signifie moins de contraintes opérationnelles : plus besoin de vols lents ou de quadrillages serrés, le H600 garantit une couverture complète en un minimum de temps.
Avec une portée pouvant atteindre 750 mètres (idéalement utilisée à 200 m ou moins pour une précision optimale), le LiAir H600 s’impose comme un outil polyvalent :
- Mines à ciel ouvert et exploitation en surface : cartographie rapide et précise des fronts de taille, fosses et zones d’extraction.
- Foresterie et environnement : capacité à collecter des données détaillées même en milieu couvert.
- Topographie et construction : relevés haute précision pour les projets d’aménagement et d’infrastructure.
Le LiAir H600 combine portée, densité de points et flexibilité, en faisant un choix stratégique pour les acteurs du secteur minier cherchant à optimiser la précision et la rapidité de leurs relevés.
LiGrip O2 Lite – Solution SLAM mobile compacte
Le LiGrip O2 Lite a été conçu comme une solution SLAM portable alliant légèreté, compacité et performance. Plus abordable que les modèles haut de gamme, il ne fait pourtant aucun compromis sur la qualité des données collectées. Grâce à son format ergonomique et à son faible poids, il s’impose comme un outil idéal pour les professionnels qui doivent intervenir rapidement dans des environnements difficiles d’accès ou restreints, tels que les galeries souterraines, les tunnels étroits ou encore les zones encombrées par des infrastructures.
Sa technologie SLAM optimisée assure une précision stable, même dans des conditions complexes où la luminosité et la configuration spatiale varient fortement. Cela le rend particulièrement adapté à des missions de cartographie rapide et à des inspections opérationnelles, sans nécessiter une logistique lourde.
Avec le LiGrip O2 Lite, les opérateurs disposent d’une solution flexible pour :
- Relevés de volumes : évaluation rapide des volumes de matériaux extraits ou entreposés.
- Zones de transition surface-souterrain : continuité des relevés entre différentes zones d’une exploitation minière.
- Espaces confinés : collecte de données fiable dans des environnements difficiles d’accès où les solutions plus volumineuses seraient peu pratiques.
- Inspections rapides : déploiement express pour obtenir une vision claire d’une zone sans interrompre les opérations.
Le LiGrip O2 Lite allie mobilité, simplicité et efficacité, faisant de lui un capteur SLAM incontournable pour les entreprises minières qui recherchent une solution pratique et rentable pour compléter ou accélérer leurs campagnes de relevés.

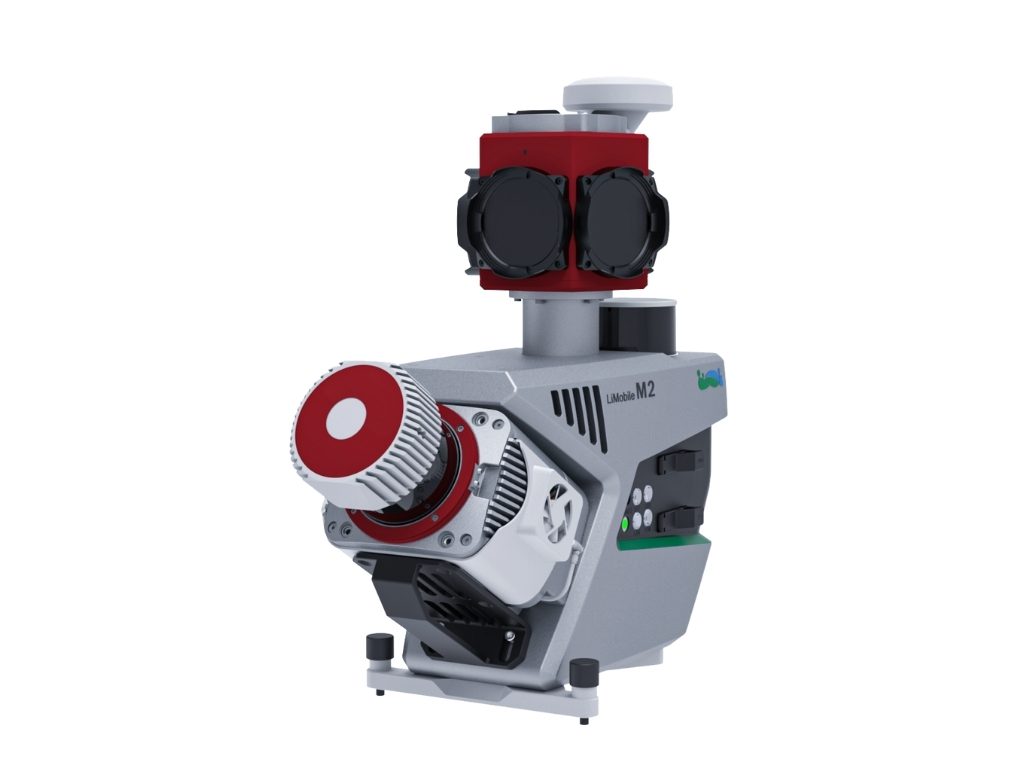

LiMobile M2 Ultra – Système LiDAR mobile haute capacité
Le LiMobile M2 Ultra est un système SLAM mobile de haute performance, conçu pour équiper des véhicules terrestres et offrir une cartographie continue, rapide et précise sur de vastes zones. En intégrant un capteur LiDAR de dernière génération avec un module SLAM avancé, il permet la collecte de données massives tout en réduisant considérablement le temps de déploiement sur le terrain.
Pensé pour les environnements miniers et industriels, le LiMobile M2 Ultra offre une densité de points élevée et une couverture large, garantissant une représentation fidèle du terrain, même dans les contextes complexes. Sa capacité à être installé sur des plateformes mobiles (véhicules tout-terrain, camions, ou autres engins adaptés) en fait un outil incontournable pour les relevés linéaires et les zones de grande envergure.
Parmi ses principaux atouts :
- Collecte de données à grande échelle : idéal pour les routes d’accès, les fronts de taille étendus ou les chantiers miniers en surface.
- Efficacité opérationnelle : possibilité de couvrir rapidement des kilomètres de terrain sans interrompre les activités sur site.
- Précision et stabilité : le système SLAM embarqué assure une localisation fiable même dans des environnements où le GNSS est limité ou perturbé.
- Polyvalence d’usage : déployable non seulement en exploitation minière, mais aussi pour des applications de topographie, de construction d’infrastructures, ou encore pour des inspections de corridors linéaires (routes, chemins de fer, pipelines).
Avec sa portée et sa puissance, le LiMobile M2 Ultra se positionne comme une solution de référence pour les entreprises cherchant à optimiser la productivité de leurs relevés, en alliant rapidité de déploiement et fiabilité des données collectées.
Cartographie et inspection minière : quels drones privilégier ?
Le choix d’un drone pour le secteur minier dépend de plusieurs facteurs : précision attendue, autonomie de vol, robustesse, compatibilité avec des capteurs spécialisés comme le LiGrip H300, et capacité à opérer dans des environnements complexes. La gamme DJI Matrice se distingue par sa fiabilité, sa modularité et son adaptabilité aux conditions exigeantes rencontrées dans les exploitations minières.
Matrice 4 Series
La Matrice 4 Series est une solution polyvalente et performante, idéale pour la cartographie, l’inspection et la surveillance en environnement minier. Dotée de capteurs avancés (caméras grand-angle, zoom, thermique selon la version) et de systèmes de navigation intelligents, elle offre une précision accrue même dans des environnements à faible visibilité.
Sa robustesse, son autonomie prolongée et ses fonctions avancées de planification de mission en font un outil efficace pour réaliser rapidement des relevés aériens et des inspections de zones difficiles d’accès.
Matrice 350 RTK – Compatible avec le LiAir H600
La Matrice 350 RTK est un drone industriel robuste (indice de protection IP55) conçu pour résister à la poussière, à l’humidité et aux variations climatiques souvent rencontrées sur les sites miniers.
Elle offre :
- Une autonomie allant jusqu’à 55 minutes.
- Un système RTK intégré pour une précision centimétrique.
- Une compatibilité avec un large éventail de charges utiles, dont le LiAir H600.
Cette compatibilité permet de combiner la stabilité et la portée du Matrice 350 RTK avec la puissance du LiAir H600 pour réaliser des relevés SLAM aériens précis, y compris en environnement GPS limité ou absent.
Matrice 400 – Compatible avec le LiAir H600
La Matrice 400 RTK, dernier modèle de la gamme, pousse encore plus loin les performances. Elle offre jusqu’à 59 minutes de vol, une capacité de charge utile accrue et la possibilité d’emporter plusieurs capteurs simultanément.
Grâce à son système RTK avancé et à sa résistance aux environnements hostiles, elle est parfaitement adaptée aux grandes opérations minières nécessitant des relevés rapides et détaillés.
Comme le Matrice 350 RTK, la Matrice 400 est compatible avec le LiAir H600, ce qui permet d’exploiter pleinement les capacités de ce scanner LiDAR SLAM pour la cartographie 3D et le calcul de volumes en milieu minier.
Les défis et perspectives d’avenir pour le SLAM
Si la technologie SLAM a déjà transformé la manière dont les relevés et inspections sont réalisés en milieu minier, son développement se heurte encore à plusieurs défis techniques et opérationnels.
Des défis à relever
En premier lieu, les conditions environnementales extrêmes des mines souterraines mettent à rude épreuve les capteurs : poussière dense, humidité, zones inondées, températures élevées ou surfaces très réfléchissantes peuvent altérer la précision des mesures. La dégénérescence géométrique, causée par la répétition de formes ou de textures dans les tunnels, représente également un obstacle : les algorithmes SLAM peuvent perdre leurs repères lorsqu’aucun élément distinctif ne permet de corriger la trajectoire.
Autre enjeu : la gestion du volume massif de données générées par les relevés 3D. Leur stockage, traitement et partage nécessitent des infrastructures informatiques performantes et des logiciels capables de traiter rapidement des nuages de points complexes. À cela s’ajoute la question des coûts matériels et logiciels, qui peuvent freiner l’adoption à grande échelle, surtout pour les sites miniers de plus petite taille.
Des perspectives prometteuses
Malgré ces défis, les perspectives d’évolution du SLAM dans le secteur minier sont considérables. Les recherches actuelles portent sur des algorithmes plus robustes, capables de maintenir une précision élevée même en environnement dégradé, et sur l’intégration accrue de l’intelligence artificielle pour optimiser la reconnaissance d’éléments clés dans les nuages de points.
L’avenir verra également se développer le SLAM multi-robots coopératif, où plusieurs plateformes (robots terrestres, drones aériens, véhicules autonomes) travailleront ensemble pour cartographier de vastes réseaux souterrains en un temps record. Cette approche permettra de mutualiser les données, d’améliorer la couverture et de réduire le temps d’intervention.
Enfin, l’intégration du SLAM aux systèmes miniers intelligents, combinant automatisation, capteurs IoT* et analyse en temps réel, ouvrira la voie à des mines plus sûres, plus efficaces et entièrement numériques.
*Les capteurs IoT (Internet of Things, ou Internet des objets) sont des dispositifs connectés capables de collecter des données physiques ou environnementales, puis de les transmettre via Internet ou un réseau local pour analyse et exploitation.
Conclusion
La technologie SLAM, en particulier le LiDAR-SLAM mobile, transforme profondément les pratiques minières en milieu souterrain. Elle combine sécurité, rapidité et précision pour répondre aux contraintes extrêmes des environnements sans GPS. Malgré des défis techniques (conditions environnementales, géométrie complexe, données massives), les progrès sont constants, surtout grâce à la fusion multi-capteurs et l’émergence de systèmes multi-robots.
En vision d’avenir, les systèmes SLAM coopératifs, autonomes et robustes promettent de révolutionner la cartographie, l’inspection et la gestion géotechnique des mines. Ils contribuent à des exploitations plus sûres, plus efficientes et mieux informées, impulsant ainsi la transition numérique du secteur minier.
Foire aux questions – FAQ
Quels sont les algorithmes SLAM les plus performants pour cartographier les environnements complexes d’une mine ?
Les environnements miniers présentent de nombreux défis : faible luminosité, absence de signal GNSS, poussière et structures irrégulières. Les algorithmes SLAM les plus performants dans ce contexte combinent généralement la vision (Visual SLAM) et le LiDAR (LiDAR SLAM) afin de maximiser la précision. Parmi les plus utilisés, on retrouve LOAM (Lidar Odometry and Mapping), Cartographer de Google, ou encore Hector SLAM, réputés pour leur robustesse face aux changements de textures et aux environnements exigus.
Le SLAM robotique peut-il être utilisé dans toutes les mines ?
En théorie, oui. Le SLAM robotique s’adapte aussi bien aux mines souterraines qu’aux exploitations à ciel ouvert, à condition que le système soit configuré et calibré selon les contraintes du site. Toutefois, certains environnements extrêmement instables, humides ou sujets à des interférences mécaniques peuvent nécessiter des solutions renforcées ou hybrides, associant plusieurs types de capteurs (LiDAR, IMU, caméras, etc.).
Où trouver une documentation technique complète pour comprendre et mettre en œuvre le SLAM en contexte industriel ?
Les fabricants d’équipements comme GreenValley International propose souvent des guides techniques détaillés et des manuels d’utilisation. Il existe également des ressources académiques (articles scientifiques, publications IEEE) et des tutoriels open source sur des plateformes comme GitHub ou ROS Wiki, idéales pour approfondir la configuration et l’optimisation d’un système SLAM industriel.
Comment évolue le marché du SLAM et quelles sont les perspectives ?
Le marché du SLAM connaît une croissance rapide, portée par l’essor de l’automatisation, de la robotique et des relevés 3D dans des secteurs comme la mine, la construction et la logistique. Les tendances actuelles incluent : l’intégration accrue de l’intelligence artificielle pour améliorer la reconnaissance des environnements, l’optimisation de la fusion de données multi-capteurs et le développement de systèmes SLAM plus compacts, compatibles avec des drones et robots autonomes. Les prévisions annoncent une adoption encore plus large dans les prochaines années, avec des solutions toujours plus précises et accessibles.
